Электронные динамометры

Электронные динамометры на растяжение

Динамометры электронные на растяжение предназначены для измерений статических и медленно изменяющихся сил растяжения.

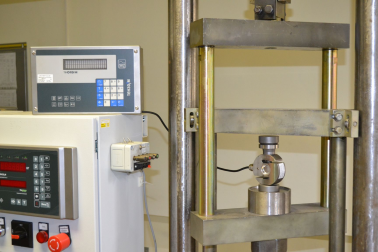

Динамометры применяются на предприятиях различных отраслей промышленности для измерений силы, при калибровке и поверке в качестве рабочих эталонов 2-го разряда и рабочих средств измерений силы согласно приказа Ростандарта от 22.11.2019 года № 2498.

Описание

Принцип действия динамометров состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений.

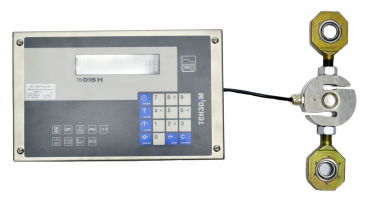

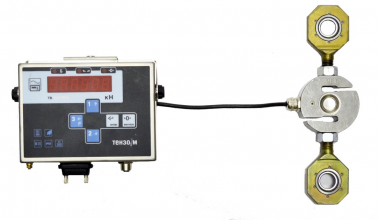

Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, вторичного измерительного преобразователя с цифровым отсчетным устрой­ством и соединительного кабеля.

Модификации электронных динамометров на растяжение имеют обозначение ТМР-Н/К, где

ТМ – обозначение типа;
Р – растяжение - вид измеряемой силы;
Н – наибольший предел измерения в кН;
К – класс точности по ГОСТ Р 55223-2012 (00; 0,5;1; 2)

Модельный ряд



Модификация

НПИ, кН

Диапазон измерения, кН

Дискретность,
Н

Вторичный преобразователь

Тензодатчик

Силопередающие устройства

ТМР-1/1

1

0.1 – 1.0

0.1



ТВ-003П



С2Н-200кг



С2/Ш3-2 (2шт.)

ТМР-1/2

0.2

ТМР-2/1

2

0.2 – 2.0

0.2

ТМР-2/2

0.4

ТМР-5/0.5

5

0.5 – 5.0

0.2

ТВ-015НД

С2Н-500кг

ТМР-5/1

0.5

ТВ-003П

ТМР-5/2

1.0

ТМР-10/0.5

10

1.0 – 10.0

0.5

ТВ-015НД

С2Н-1000кг

ТМР-10/1

1.0

ТВ-003П

ТМР-10/2

2.0

ТМР-20/0.5

20

2.0 – 20.0

1.0

ТВ-015НД

С2Н-2000кг

ТМР-20/1

2.0

ТВ-003П

ТМР-20/2

2.5 – 20.0

5.0

ТМР-30/0.5

30

4.0 – 30.0

2.0

ТВ-015НД

С2-3000кг

С2/Ш3-7 (2шт.)

ТМР-30/1

5.0 – 30.0

5.0

ТВ-003П

ТМР-30/2

10.0

ТМР-50/0.5

50

5.0 – 50.0

2.0

ТВ-015НД

С2-5000кг*

ТМР-50/1

5.0

ТВ-003П

ТМР-50/2

10.0

ТМР-70/0.5

70

10.0 – 70.0

5.0

ТВ-015НД

С2-7000кг

ТМР-70/1

10.0

ТВ-003П

ТМР-70/2

20.0

ТМР-100/0.5

100

10.0 – 100.0

5.0 ТВ-015НД

С2-10000кг**

С2/Ш3-10 (2шт.)

ТМР-100/1

10.0

ТВ-003П

ТМР-100/2

20.0

ТМР-200/1

200

20.0 – 200.0

20.0

ТВ-003П

С2-20000кг***

С2/Ш3-20 (2шт.)

ТМР-200/2

25.0 – 200.0

50.0

Примечание:    *Можно использовать тензодатчик С2Н-5000кг
                          **Можно использовать тензодатчик С2Н-10000кг
                        ***Можно использовать тензодатчик С2Н-20000кг
Срок изготовления: 2-4 недели



Технические характеристики

Модификация

Наибольший предел измерений (НПИ), кН

Масса датчиков, кг,
не более

Габаритные размеры датчиков, мм, не более

длина

ширина

высота

диаметр

ТМР-1

1

1,0

80

40

80

ТМР-2

2

1,0

80

40

80

ТМР-5

5

1,0

80

40

80

ТМР-10

10

1,4

95

40

90

ТМР-20

20

1,4

 100

40

95

ТМР-30

30

4,0

120

60

120

ТМР-50

50

4,0

120

75

250

ТМР-70

70

5,0

120

80

250

ТМР-100

100

9,5

140

140

450

ТМР-200

200

11

160

140

450



Метрологические характеристики



Класс точно­сти по ГОСТ Р 55223-2012

0,5

1

2

Пределы допускаемой относительной погрешности, %

±0,12

±0,24

±0,45

Относительная погрешность, связанная с воспроизводимостью (b), %

0,10

0,20

0,40

Относительная погрешность, связанная с повторяемостью (b’), %

±0,05

±0,10

±0,20

Относительная погрешность, связанная с интерполяцией (fc), %

 ±0,050

 ±0,10

 ±0,20

Относительная погрешность, связанная с дрейфом нуля(f0), %

 ±0,025

±0,050

 ±0,10

Относительная погрешность, связанная с гистерезисом (v), %

±0,15

±0,30

±0,50

Относительная погрешность, связанная с ползучестью (с), %

±0,05

±0,10

±0,20

Питание динамометров осуществляется от сети переменного тока:

- напряжение, В

- частота, Гц

- потребляемая мощность, Вт



от 187 до 242

от 49 до 51

не более 10

Условия эксплуатации

- область нормальных значений температуры окружающего воздуха, °С

- область нормальных значений относительной влажности, %



от 15 до 35

от 40 до 85

Вероятность безотказной работы за 2000 ч

0,9

Средний срок службы динамометров, лет

10


Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

  • динамометр 1 шт.;
  • паспорт 1 шт.;
  • руководство по эксплуатации 1 шт.

Поддержка

Дополнительные материалы

Приказ Ростандарта от 22.10.2019 года № 2498.

ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования"

ТУ 4273-063-18217119-2006 «Динамометры электронные на растяжение, сжатие и уни­версальные ТМ. Технические условия».

Поверка

Поверка динамометров производится по методике МП 2301-249-2013 «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.04.2013г.

Основные средства поверки: рабочие эталоны 1-го разряда по согласно приказа Ростандарта от 22.10.2019 года № 2498.

Межповерочный интервал - 1 год.

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Внесены в Государственный реестр измерений. Регистрационный номер 53968-13.

Выпускаются по ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования" и ТУ 4273-063-18217119-2006.
