Описание
ПТК предназначен для управления дозировочным отделением (бетоносмесительного узла, линии приготовления сухих смесей и т.п.), выполнен на базе промышленного контроллера View PAC и весовых терминалов ТВ-006 с возможностью работы как в ручном, так и автоматическом режиме. ПТК оснащен графическим 5,7`` экраном и силиконовой клавиатурой со степенью защиты IP 54. Прикладное программное обеспечение разработано с применением адаптивных алгоритмов, обеспечивающих точную дозировку компонентов в соответствии с рецептурой и включает в себя подсистему учета материалов.

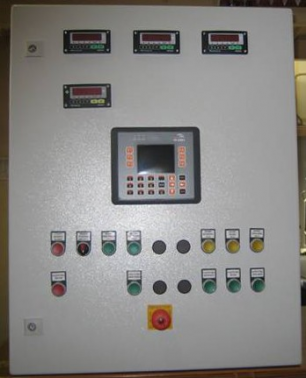

Шкаф системы управления (см. фото приложение №1) выполнен на базе промышленного электротехнического шкафа с габаритными размерами высота 800мм, ширина 600мм, глубина 400мм, и степенью защиты IP 54.
По требованию заказчика ПТК может быть оснащен АРМ оператора с системой учета сырья, готовой продукции и возможностью формировать документы первичной отчетности.
Состав ПТК:
Состав объекта управления:
-
Дозатор инертных материалов – 1 шт. на четыре компонента.
-
Дозатор цемента – 1 шт. на два компонента.
-
Дозатор воды – 1 шт. на два компонента.
-
Дозатор добавки – 1 шт. на два компонента.
Примечание: Допускается подключение меньшего количества
Дозаторов и компонентов.
ПТК выдает управляющие команды в виде замыкания/размыкания «сухих» контактов реле (V пит=220 VAC) на исполнительные механизмы Заказчика и получает от оборудования Заказчика сигналы в виде замыкания «сухих» контактов» (V пит = 220 VAC). Питание и защиту цепей вышеуказанных команд и сигналов напряжением 220VAC обеспечивает Заказчик.
Опции:
АРМ оператора с системой учета и отчетности.
Преимущества:
-
Бюджетная стоимость.
-
Повышение производительности.
-
Высокая точность дозирования.
-
База рецептов.
-
Ведение отчетов по расходу материалов.
-
Исключение влияния человеческого фактора на качество готовой продукции при дозировании компонентов.
-
Ведение базы данных по сырью и готовой продукции и формирование первичной отчетности (паспорт смеси и т.п.) в реальном режиме времени – опция (АРМ оператора).
Лучшая стоимость. (Шефмонтаж, пуско-наладка может быть проведена силами Заказчика или дилерами нашей компании в регионах по входящему в комплект поставки руководству по эксплуатации)
Тензодатчики, узлы встройки, приобретаются по отдельной спецификации (стоимость в соответствии с прайс-листом). Количество необходимых тензодатчиков зависит от конструкции модернизируемого дозатора (способа установки, количество точек подвески, и т.д.)
